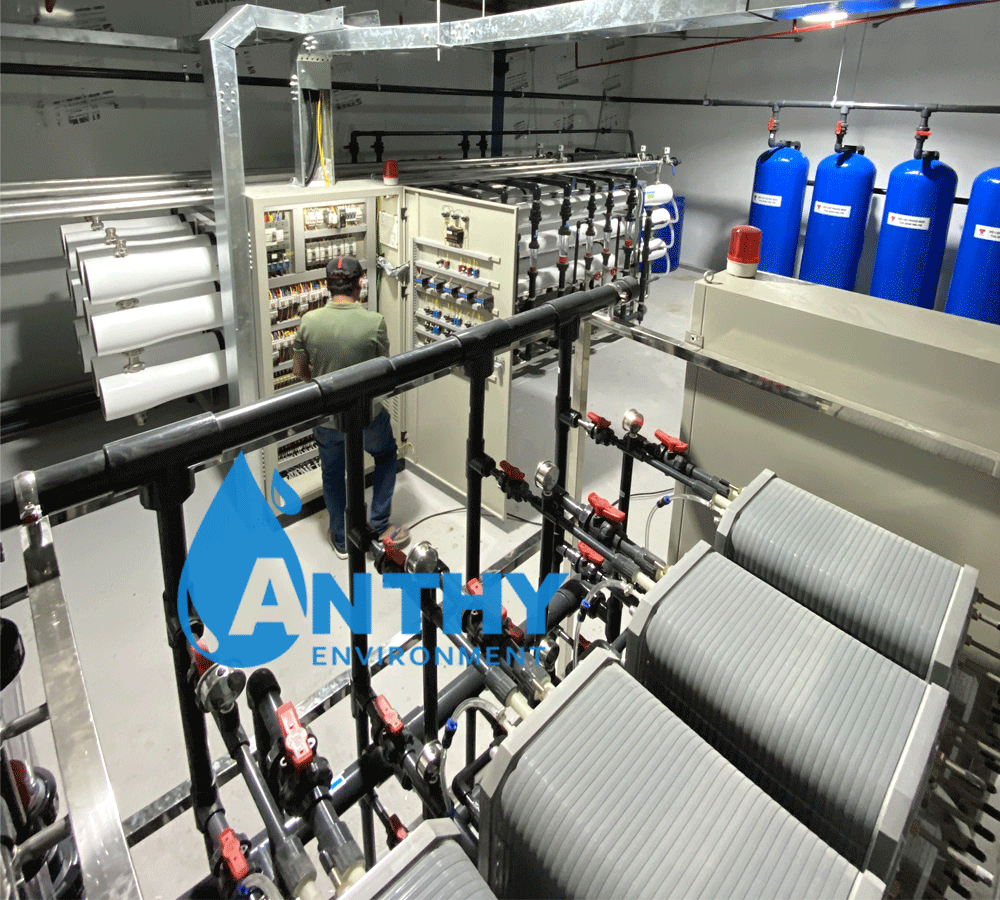

Hệ thống DI 20m3/hr trong ngành sản xuất điện tử, chất bán dẫn

1. Yêu cầu của khách hàng về hệ thống DI 20m3/hr

• Công suất hệ thống 20m3/hr, sản xuất nước siêu tinh khiết cho sản xuất linh kiện điện tử

• Mức độ tinh khiết nước thành phẩm sau EDI luôn duy trì 17.5 MΩ*cm

• Mức độ tinh khiết nước thành phẩm sau hệ trao đổi ion Mixed bed luôn duy trì 18.25 MΩ*cm

• Ngoài vấn đề xử lý ion trong nước, vấn đề vi khuẩn phải được loại bỏ hoàn toàn

• Hệ thống gọn không tốn nhiều diện tích lắp đặt, thuận tiện vận hành, và bảo trì

• Không dùng hóa chất cho việc tái sinh hạt nhựa trao đổi ion như các phương pháp truyền thống

• Bơm cấp yêu cầu trang bị dự phòng hoạt động luân phiên

• Các thiết bị cảm biến phân tích chất lượng nước tại các điểm

• Hệ thống ống công nghệ yêu cầu SUS304, UPVC và CPVC chuẩn SCH80

• Thời hạn bảo hành tiêu chuẩn 12 tháng

• Cung cấp đầy đủ bản vẽ sơ đồ công nghệ, bản vẽ điện...

• Giai đoạn lắp đặt tại hiện trường yêu cầu các phương án an toàn thi công tuyệt đối

• Thời gian hoàn thành trong vòng 40 ngày

2. Cấu tạo công nghệ hệ thống DI 20m3/hr

Hệ thống DI 20m3/hr được thiết kế để sản xuất nước siêu tinh khiết phục vụ cho việc sản xuất linh kiện điện thoại của Công Ty Vitalink Việt Nam. Hệ thống đòi hỏi cần có mức độ chất lượng nghiêm ngặt, vì Vitalink là vendor của Công Ty Samsung Việt Nam.

Hệ thống hoạt động theo quy trình khép kín tự động hoàn toàn. Là một hệ thống sản xuất nước DI bao gồm các thiết bị tiền xử lý, thiết bị R/O cấp 1 và R/O cấp 2 , thiết bị EDI, thiết bị Mixed Bed để xử lý nước đạt tới mức siêu tinh khiết 18.25 MΩ*cm

Hệ thống DI 20m3/hr dùng nước nguồn từ nước máy khu công nghiệp, thiết kế bao gồm các bước quy trình công nghệ sau đây:

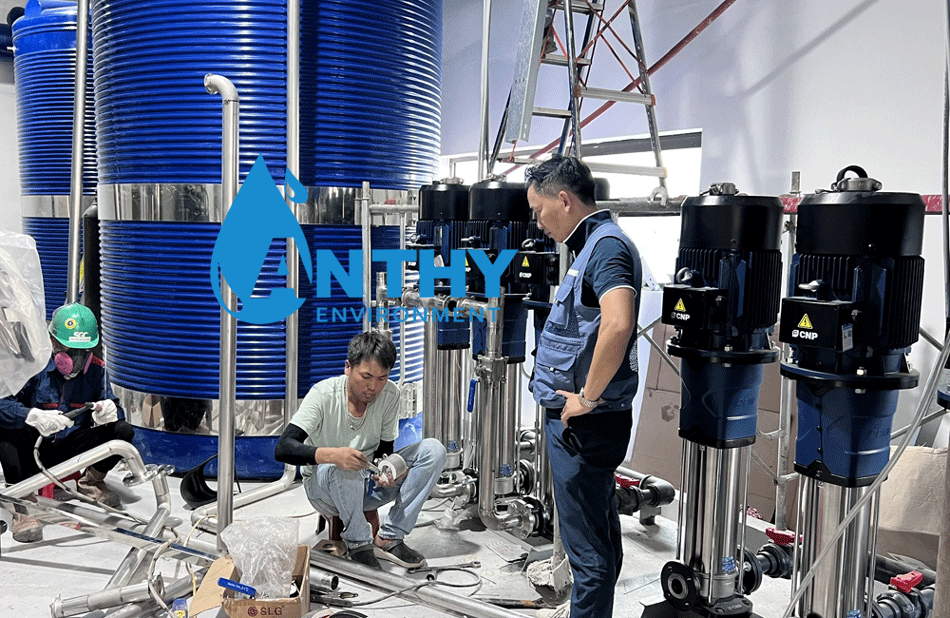

Phần lọc tiền xử lý hệ thống DI 20m3/hr:

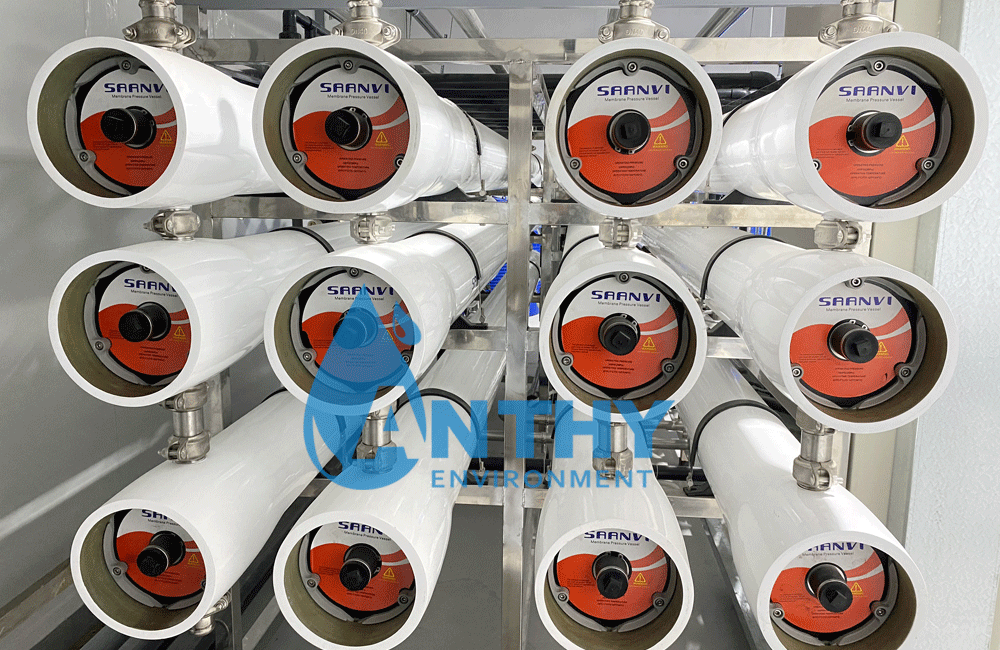

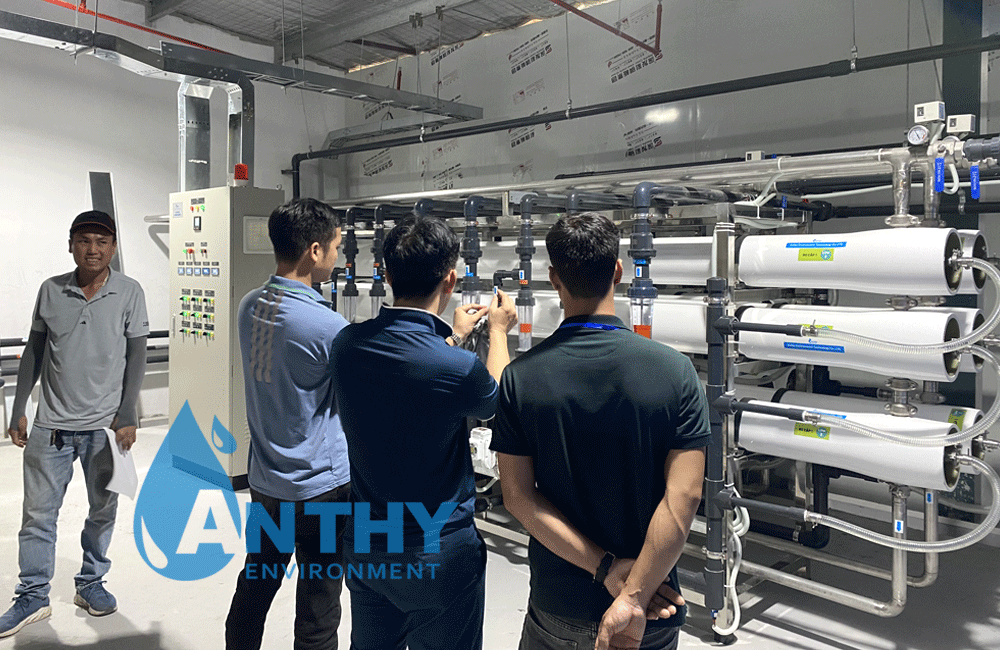

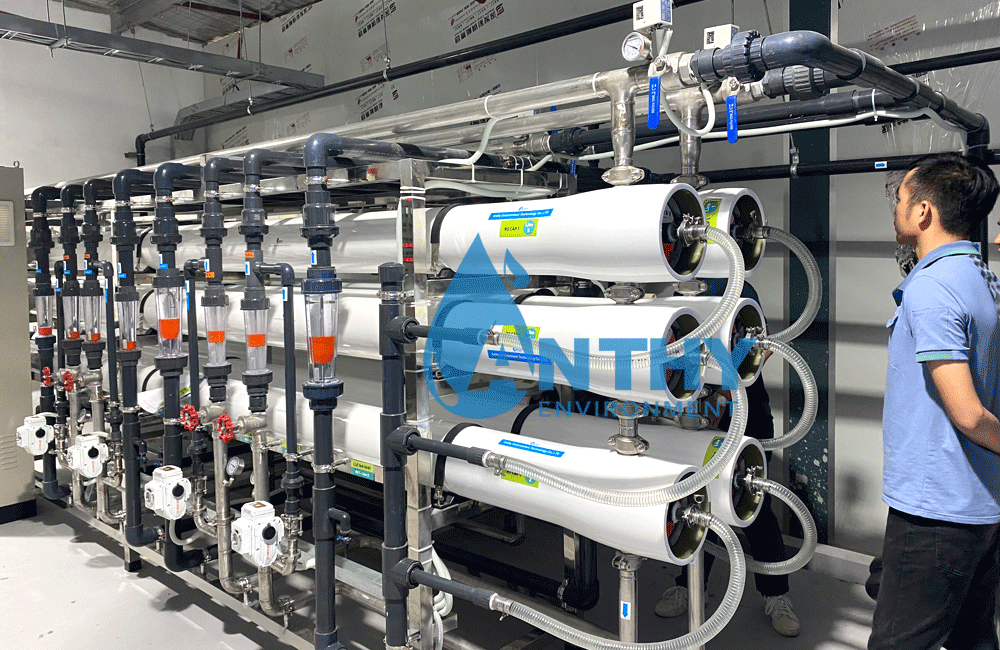

Phần Skid RO gồm 2 pass của hệ thống DI 20m3/hr:

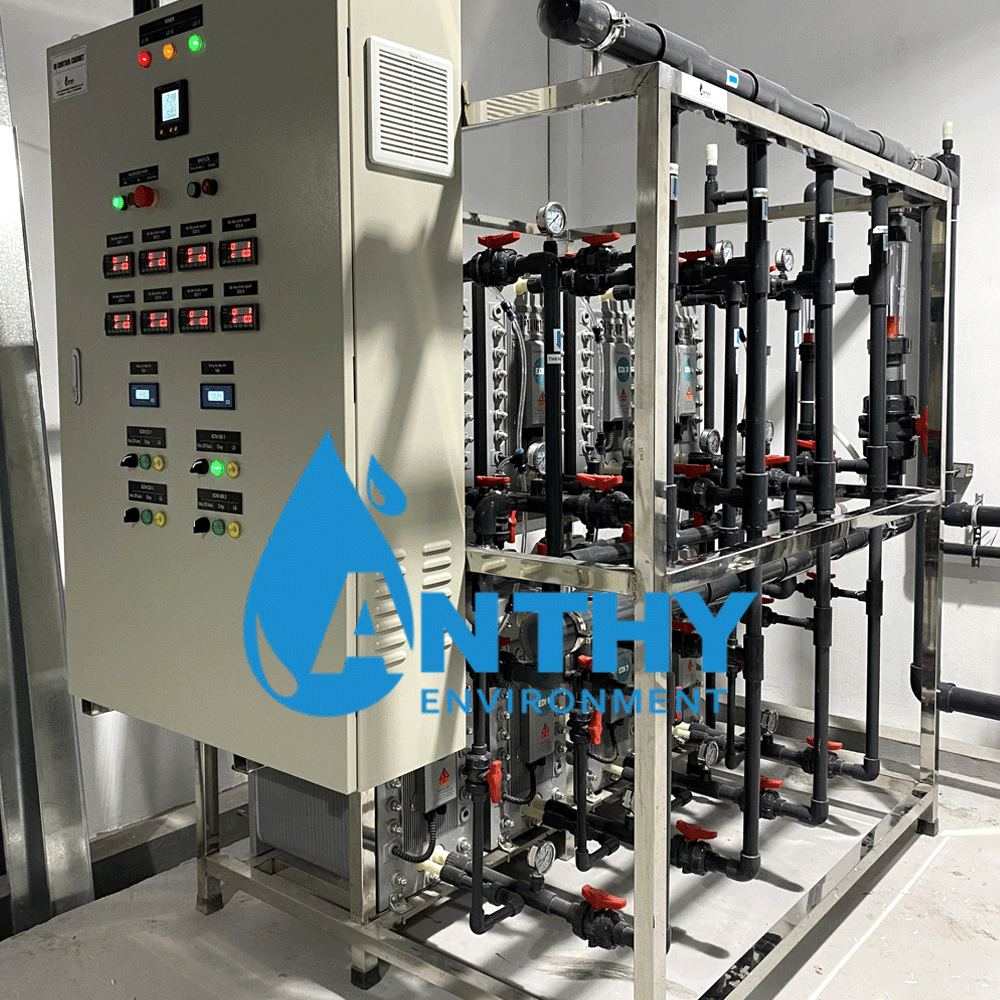

Phần Skid EDI hệ thống DI20m3/hr:

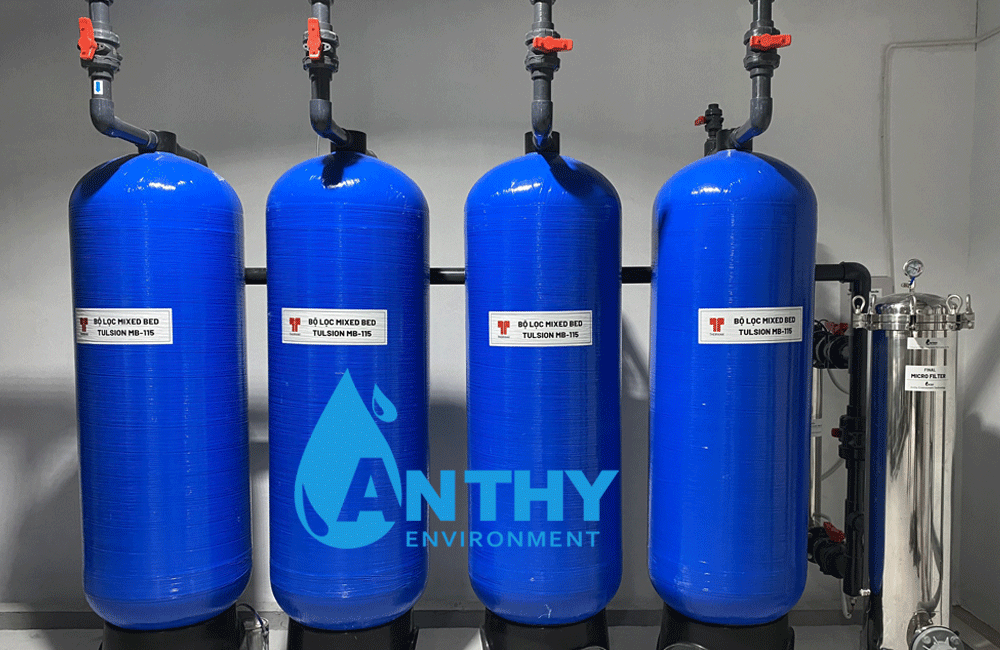

Phần Skid trao đổi ion Mixed bed hệ thống DI 20m3/hr. Một bộ hoạt động, một bộ dự phòng

 Phần vật liệu xử lý nước hệ thống DI 20m3/hr:

• Bộ lọc đa tầng sử dụng cát trắng cao cấp xuất xứ miền trung của Vietfil và vật liệu chuyên dụng Birm A8006 của USA loại bỏ hàm lượng các chất lơ lửng và các thành phần độ đục và kim loại nặng trong nước thô

• Bộ lọc than hoạt tính TB3 Trà Bắc là loại than hoạt tính nguồn gốc gáo dừa tốt nhất và tin cậy nhất có chỉ số Iodine 900mg loại bỏ mùi vị, chất hữu cơ, clo dư, chất oxy hóa, chất khử và các thành phần tạo độ đục, đôi khi cả ion kim loại hòa tan trong nước thô

• Bộ lọc làm mềm nước sử dụng hạt trao đổi cation Tulsion T42 Na lọc trao đổi thay thế các thành phần độ cứng (các ion như Ca2+ và Mg2+) trong nước thô bằng Na+ bằng cách sử dụng hạt nhựa trao đổi cation. Tulsion T42 Na sẽ dùng muối viên Vis-Soft Nacl để tái tạo kéo dài thời gian hoạt động lên đến 5 năm

• Bộ lọc thẩm thấu ngược RO gồm bộ lọc RO cấp 1 và RO cấp 2 sử dụng màng RO chuyên dụng áp thấp model HM 8040-LPE-400 và áp cao HM 8040-BWE-400 lọc khử khoáng loại bỏ ion trong nước, tạo ra nước tinh khiết có độ dẫn điện thấp đến 2µs/cm

• Bộ lọc EDI khử khoáng liên tục, tạo ra nước siêu tinh khiết có độ dẫn rất thấp và độ kháng điện trở cao tới 17.5 MΩ*cm

• Bộ lọc khử khoáng hỗn hợp Mixed bed sử dụng hạt MB model Tulsion MB-115 đánh bóng nước tạo ra nước có độ tinh khiết lên đến 18.25 MΩ*cm. Độ tinh khiết này đáp ứng tối đa nước siêu tinh khiết của nhà máy

Các công nghệ gia tăng hiệu suất tối đa và ổn định lâu dài hệ thống cũng được trang bị

• Hệ thống giám sát phân tích pH trong nước, thiết bị phân tích pH model pH-5520

• Hệ thống chống cáu cặn chống tắc nghẽn màng RO gia tăng tuổi thọ màng RO. Sử dụng chất chống cáu cặn màng chuyên dùng cho thực phẩm model Matreat 9001N

• Các bộ lọc micro CLR120 , lọc vi sinh WFN0220US300, đèn UV khử trùng được trang bị

• Hệ thống cảnh báo lỗi, các thiết bị phân tích chất lượng tinh khiết nước liên tục gửi tín hiệu, thông tin về màn hình theo dõi và trích xuất lưu giữ dữ liệu nhằm hỗ Sếp quản lý và người vận hành có thể kiểm tra bất kỳ thời điểm nào trong quá trình hoạt động của hệ thống

3. Lĩnh vực áp dụng của hệ thống EDI 12m3/hr

• Sản xuất điện tử, chất bán dẫn

• Nước cấp nồi hơi, nước xi mạ

• Sản xuất thủy tinh, hoàn thiện kim loại

• Sản xuất dược phẩm, phòng thí nghiệm

• Và bất cứ ngành nghề nào cần nước có độ tinh khiết cao
